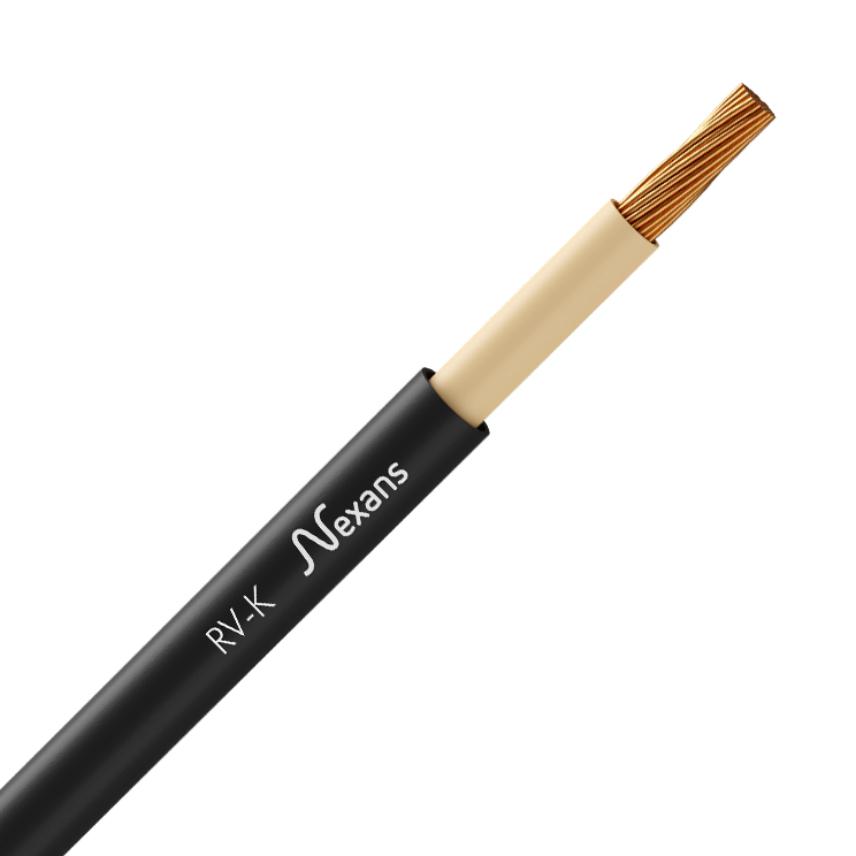

RETFLEX-FOC® RV-K 1X300 mm²

Descrição

Descrição

Padrões

  • Internacional
    IEC 60502; IEEE 383
  • Nacional
    UNE 21123

Installation

These cables can be fixed on cable trays, within conduits or fixed to walls. They also can be buried directly with extra mechanical protection.

Core colours

  • 2 cores = Brown + Light blue
  • 3 cores = Brown + Black + Grey or Light blue + Brown + Green-Yellow
  • 4 cores = Black + Grey + Brown + Light blue or Green-Yellow
  • 5 cores = Black + Light blue + Brown + Grey + Green-Yellow
  • > 5 cores = 1 Green-Yellow + others Black conductors numbered

Marking

Plant nr Nexans RV-K 0.6/1 kV   n(G or x) s DD YYYY UNE 21123 AC RETFOC -  metric marking.

  • n = number of cores
  • s = section in mm²
  • DD YYYY = traceability
  • G = with Green-Yellow
  • x = without Green-Yellow

Características

Características

Construction characteristics

Construction characteristics

Conductor flexibility
Flexible class 5
Conductor material
Bare copper
Insulation
XLPE (chemical)
Outer sheath
PVC
Sheath colour
Black
With Green/Yellow core
No
Lead free
Yes
Conductor shape
Circular
With smaller neutral conductor
No

Características dimensionais

Características dimensionais

Average insulation thickness
- mm
Number of cores
1
Conductor cross-section
300 mm²
Approximate weight
3200 kg/km
Maximum outer diameter
32,5 mm
Neutral conductor section (when smaller)
- mm²

Electrical characteristics

Electrical characteristics

Max. DC resistance of the conductor at 20°C
- Ohm/km
Rated Voltage Uo/U (Um)
0,6/1 kV
Permissible current rating when buried
620 A
Permissible current rating in open air
615 A

Mechanical characteristics

Mechanical characteristics

Cable flexibility
Flexible
Mechanical resistance to impacts
Good

Usage characteristics

Usage characteristics

Chemical resistance
Accidental
Length
- m
Max. conductor temperature in service
90 °C
Operating temperature, range
-10 ... 60 °C
Short-circuit max. conductor temperature
250 °C
Weather resistance
Very good
Flame retardant
EN 50265-2-1
Packaging
Drum
Water proof
Good

Recursos

Recursos

Documentação

PEP RV-K pdf — 5.2 MB
PEP RV-K MONO pdf — 5.0 MB
PEP RV-K MULTI pdf — 5.0 MB
CMC RV-K pdf — 230.5 kB

Declaração de desempenho

  • Declaração de desempenho nº : 1000232-ESPO
  • Data de certificação : 28/10/21
  • Avaliação e Verificação da Constância do Desempenho) : System 3
  • Corpo notificado : NB 1722
  • Desempenho declarado : Eca
