Nexans U-1000 R2V DISTINGO

Produtos

U-1000 R2V 1x25 C50m

Referência Nexans 10267703

  • Packaging: Coil (50m)
  • With Green/Yellow core: No
  • Number of cores: 1
  • Conductor cross-section: 25 mm²



U-1000 R2V 1X25 D500m

Referência Nexans 10198054

  • Packaging: Drum (500m)
  • With Green/Yellow core: No
  • Number of cores: 1
  • Conductor cross-section: 25 mm²



U-1000 R2V 1x50 cut to length

Referência Nexans 10013072

  • Packaging: Cut to length (m)
  • With Green/Yellow core: No
  • Number of cores: 1
  • Conductor cross-section: 50 mm²



U-1000 R2V 1x70 cut to length

Referência Nexans 10013073

  • Packaging: Cut to length (m)
  • With Green/Yellow core: No
  • Number of cores: 1
  • Conductor cross-section: 70 mm²



U-1000 R2V 1x95 cut to length

Referência Nexans 10012979

  • Packaging: Cut to length (m)
  • With Green/Yellow core: No
  • Number of cores: 1
  • Conductor cross-section: 95 mm²



Descrição

Descrição

Padrões

  • Product
    IEC 60502-1; NF C32-321

Benefícios

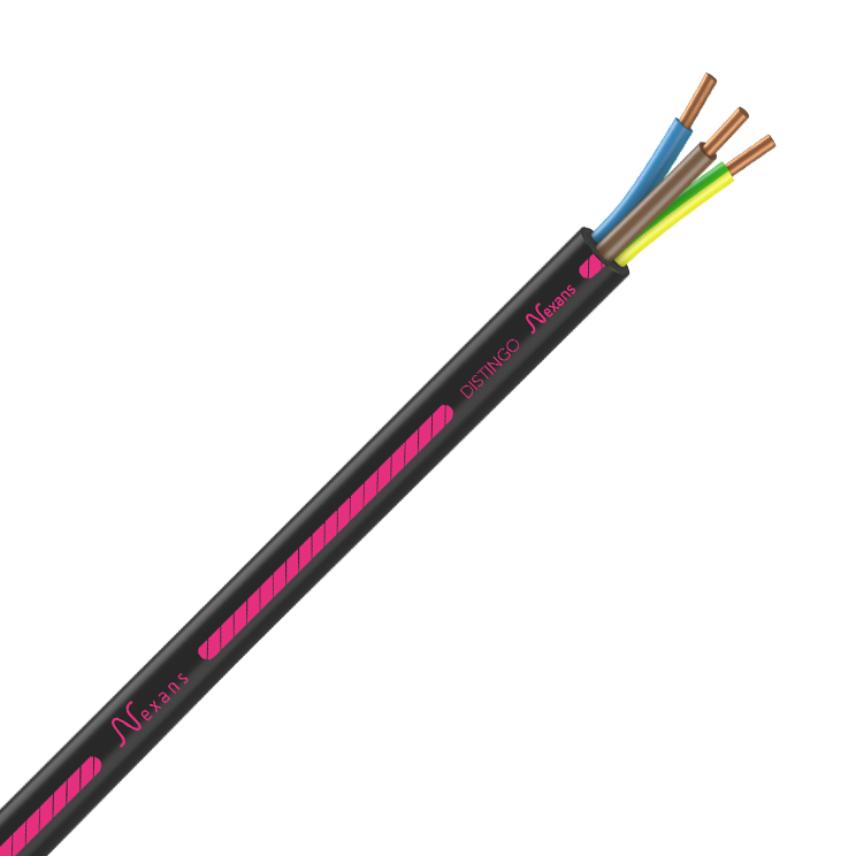

O cabo U-1000 R2V DISTINGO facilita a vida no estaleiro de construção: marcas inteligentes identificam a secção transversal, o número de condutores e o comprimento restante na bobina, num relance.

  • Marcação métrica METRIUM para identificar o comprimento de cabo restante,
  • Identificação direta da secção sobre o cabo e dentro da caixa,
  • Resistência aos raios UV,
  • A qualidade Nexans,
  • Disponível para Mobiway





A família de cabos U-1000 R2V é constituída por :

  • A gama U-1000 R2V DISTINGO NX'TAG, fabricada em França, para secções de 1,5 e 2,5mm2, de 3 a 5 condutores, com as mesmas características. Uma zona de marcação permite a identificação de cada cabo e a determinação do seu destino durante a instalação.
  • A gama U-1000 R2V DISTINGO, também fabricada em França, para secções transversais entre 6 e 16mm2, de 1 a 5 condutores,
  • A gama U-1000 R2V, para secções a partir de 25mm2.

Instalação

Os cabos U-1000 R2V com isolamento XLPE e revestimento em PVC destinam-se ao uso comum em aplicações comerciais e industriais e são particularmente recomendados para instalações fixas de distribuição de energia de baixa tensão.

São retardadores de chama (C2), com uma classificação de reacção ao fogo de Eca (EN 50575:2014+A1:16) em termos de classificação RPC.



Colocação dos cabos

Os cabos U-1000 R2V podem ser colocados em caminhos de cabos, em prateleiras, no interior de condutas ou fixados a paredes, no exterior com ou sem protecção. Também podem ser enterrados com protecção mecânica adicional.

Podem ser instalados no exterior sem protecção (resistência UV, AN3 de acordo com NF C 15-100).

Ao puxar os cabos, todos os condutores são igualmente stressados. A força máxima de tracção não deve exceder 5 daN/mm² da secção transversal total.



Os valores de corrente e queda de tensão são dados:

a) Numa prateleira perfurada, ao ar livre, protegida do sol, temperatura ambiente=30°C

b) Enterrado (profundidade de instalação= 600mm) no solo a 20°C, resistividade térmica 1K.m/W.

Se as condições forem diferentes, aplicam-se os factores de correcção da norma NF C 15-100.



Queda de tensão:

calculada com cos PHI = 0,8

Marcação

S.Y. + NF - USE N° fábrica U-1000 R2V n (x ou G) s mm²

  • n = número de condutores
  • s = secção transversal em mm²
  • G = com verde-amarelo
  • x = sem verde-amarelo

Para DISTINGO™, marcação METRIUM™

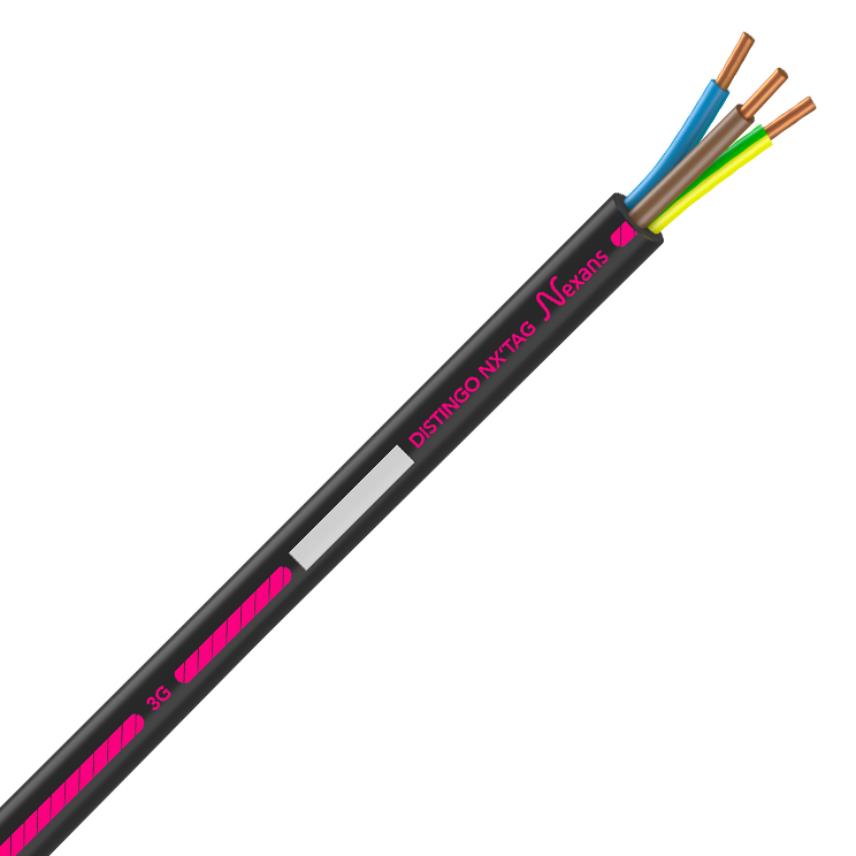

Les + de la gamme Nexans U-1000 R2V DISTINGO NX'TAG

For each cross-section, a colour

Available in MOBIWAY MOB drum

Mais informações sobre a gama U-1000 R2V DISTINGO

Marcação de métrio Metrium

Desenvolvido pela Nexans, o sistema de marcação Metrium permite uma leitura rápida e fácil do comprimento restante

  • Poupança de tempo: apenas o comprimento necessário é desenrolado
  • Prático: os stocks podem ser identificados rapidamente


Produto complementar

Distingo e Distingo NX'TAG estão disponíveis numa bobina Mobiway para uma fácil colocação de cabos:
  • Fácil de transportar graças às suas pegas
  • Fácil de desenrolar graças à sua função de tripé com almofadas antiderrapantes integradas nos flanges
  • Flanges e bobinas reutilizáveis feitas de materiais recicláveis

Nexans EasyCalc, l'outil gratuit de calcul de section de câble

Características

Características

Construction characteristics

Construction characteristics

Conductor material
Bare copper
Insulation
XLPE
Outer sheath
PVC
Conductor shape
Circular
Lead free
Yes

Electrical characteristics

Electrical characteristics

Rated Voltage Uo/U (Um)
0.6/ 1 (1.2) kV

Usage characteristics

Usage characteristics

Operating temperature, range
-25 ... 60 °C
Chemical resistance
Accidental
Water proof
Intermittent
U.V resistance
AN3
